滤料种类	滤料组成			正常滤速 （m/h）	强制滤速 （m/h）
	粒径 （mm）	不均匀系数 K80	厚度 （mm）
单层 粗砂滤料	石英砂 d10=0.8	＜2.0	700	8～10	10～12
双层滤料	无烟煤 d10=1.0	＜2.0	300～400	9～12	12～16
	石英砂 d10=0.8	＜2.0	400
均匀级配 粗砂滤料	石英砂 d10=1.0～1.3	＜1.4	1200～1500	8～10	10～12

2.3 当滤池采用大阻力配水系统时，其承托层宜按表 2 采用。

表 2 大阻力配水系统承托层材料、粒径与厚度（mm）

层次（自上而下）	材    料	粒    径	厚   度
1	砾石	2～4	100
2	砾石	4～8	100
3	砾石	8～16	100
4	砾石	16～32	本层顶面应高出配水系统孔眼 100

3 配水、配气系统

3.1 设计要点

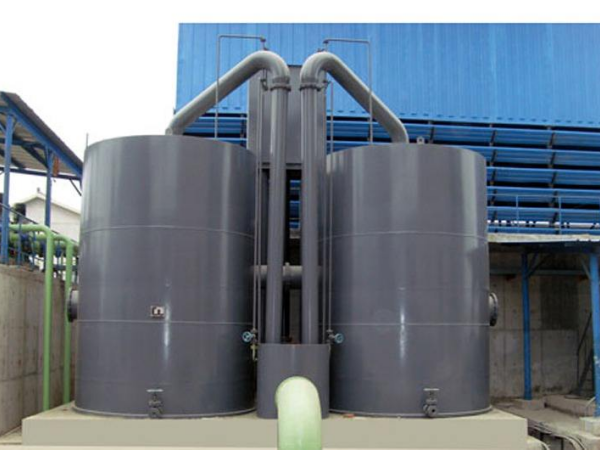

a ）重力无阀过滤器配水、配气系统，应根据滤池形式、冲洗方式、单格面积、配水配气的均匀性 等因素考虑选用。采用单水冲洗时， 可采用穿孔管、滤头等配水系统； 气水冲洗时， 可选用 长柄滤头、穿孔管等配水、配气系统。

b）大阻力穿孔管配水系统孔眼总面积与滤池面积之比宜为0.20%~0.28%；小阻力滤头 配水系统缝隙总面积与滤池面积之比宜为 1.25%~2.00%。

c ）大阻力配水系统应按冲洗流量，并根据下列数据通过计算确定：

1）配水干管（渠）进口处的流速为1.0~1.5m/s；

2）配水支管进口处的流速为 1.5~2.0m/s；

3）配水支管孔眼出口流速为 5~6m/s。

d）干管（渠）顶上宜设排气管，排出口需设在滤池水面以上。

e ）长柄滤头配气配水系统应按冲洗气量、水量，并根据下列数据通过计算确定： 1）配气干管进口处的流速为 10~15m/s；

2）配水（气）渠配气孔出口流速为10m/s左右；

3）配水干管进口端流速为 1.5m/s。

4）配水（气）渠配水孔出口流速为1~1.5m/s 左右。

f）配水（气）渠顶上宜设排气管，排出口需设在滤池水面以上。

g）配水系统要求能均匀地收集滤后水和分配反冲洗水；并要求安装维修方便，不易堵 塞，经久耐用。

3.2 水头损失计算

3.2.1 大阻力配水系统

3.2.1.1 管式大阻力配水系统水头损失，当按孔口的平均水头损失计算时，可采用：

h2  = ()2

（1）

式中：

h2——孔口平均水头损失（m）；

q——冲洗强度[L/(s·m2)]；

g——重力加速度（m/s2）；

μ——流量系数，宜取 0.65；

β——孔眼总面积与滤池面积之比，采用 0.20%~0.28%。

h3 =0.022H1q          （2）

式中：

h3——承托层水头损失（m）；

H1—— 承托层厚
